IBM发布0.7纳米芯片技术：三维架构开启计算性能新纪元

徽声在线6月25日讯（记者 李明轩）北京时间周四傍晚，全球科技领域迎来一则重磅消息：老牌科技巨头IBM正式宣布成功研发出全球首个突破性亚1纳米芯片技术。在逻辑芯片刚刚踏入2纳米时代之际，这一技术突破为行业展示了通过结构创新大幅提升能效的新路径。

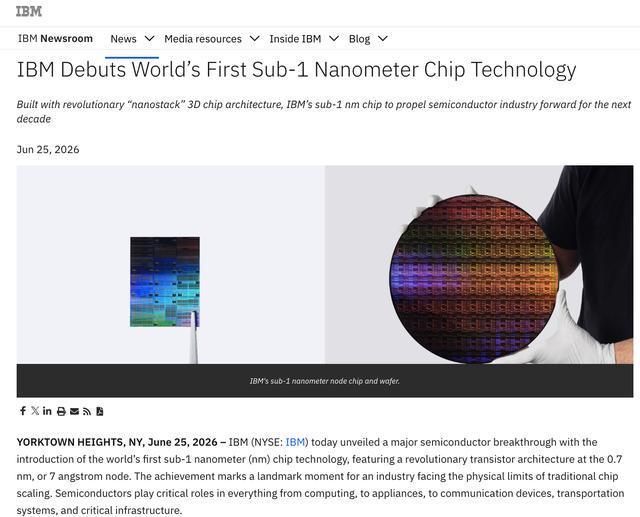

（图：IBM实验室原型芯片示意图）

据技术白皮书披露，IBM此次实现的0.7纳米（7埃）节点晶体管架构具有革命性意义。该技术可在指甲盖大小的芯片上集成近千亿个晶体管，晶体管密度较IBM 2021年发布的2nm芯片提升近一倍。这意味着在相同面积下，芯片可承载的计算单元数量实现指数级增长。

性能测试数据显示，采用7埃技术的AI加速器算力可达7000TOPS（万亿次操作/秒），较当前主流1500TOPS的AI芯片提升4.7倍。在大型语言模型（LLM）训练场景中，该技术可将原本需要三个月的训练周期压缩至数周，显著降低人工智能研发成本。IBM芯片架构师透露，这种性能跃升源于晶体管开关速度提升和漏电率降低的双重效应。

技术实现层面，IBM创新性地开发了三维垂直堆叠的"纳米栈"架构。通过将晶体管进行立体排列并采用错位布局，配合先进的光刻对准技术，成功在二维平面上无法实现的集成密度。这种设计突破了传统平面晶体管布局的物理极限，为摩尔定律的延续开辟新方向。

材料科学方面，该架构允许在不同堆叠层使用定制化材料组合。例如底层采用高迁移率锗材料提升电子传输效率，顶层使用高介电常数材料降低功耗。这种分层优化策略使单个晶体管性能提升的同时，整体芯片能效比达到行业领先水平。

需要特别说明的是，现代芯片工艺中的节点命名已演变为工艺能力指标，而非实际金属导线宽度。IBM的0.7纳米技术涉及原子级精度的工程控制：每个晶体管由三层厚度约5纳米（相当于15个硅原子）的纳米片构成，层间间距精确控制在9纳米，这种结构对光刻和蚀刻工艺提出极高要求。

性能对比实验表明，与2nm芯片相比，新架构在相同功耗下计算性能提升最高达50%，或在相同性能下能效提升最高达70%。这种突破性进展使移动设备续航、数据中心能效等关键指标获得质的飞跃。

存储领域同样取得重大突破。IBM证实"纳米栈"架构使SRAM容量提升40%，这是自2010年以来行业首次实现如此幅度的内存密度提升。通过优化片上缓存结构，该技术有效解决了AI计算中数据访问延迟的瓶颈问题，为实时大模型推理提供硬件支撑。

关于商业化进程，IBM此次保持谨慎态度。不同于五年前2nm技术的提前公布合作伙伴，此次仅表示计划在未来五年内实现亚纳米芯片的商业化部署。目前IBM正与日本Rapidus公司合作扩大2纳米芯片产能，同时台积电、三星、英特尔三大代工厂均已采用IBM的2纳米技术进行量产。

IBM Research负责人杰伊·甘贝塔（Jay Gambetta）在技术发布会上表示："具体制造合作伙伴将在适当时候公布。随着2纳米成为行业基准，我们相信这次技术跃迁将定义下一个十年。这不仅是工艺进步，更是计算架构的范式革命。"

（徽声在线 李明轩）
