薄膜铌酸锂（TFLN）技术突破与光模块产业格局重构

2026-04-10 13:01:48未知作者:徽声在线

来源：徽声在线市场观察

（本文数据来源：行业研究报告及企业公开资料）

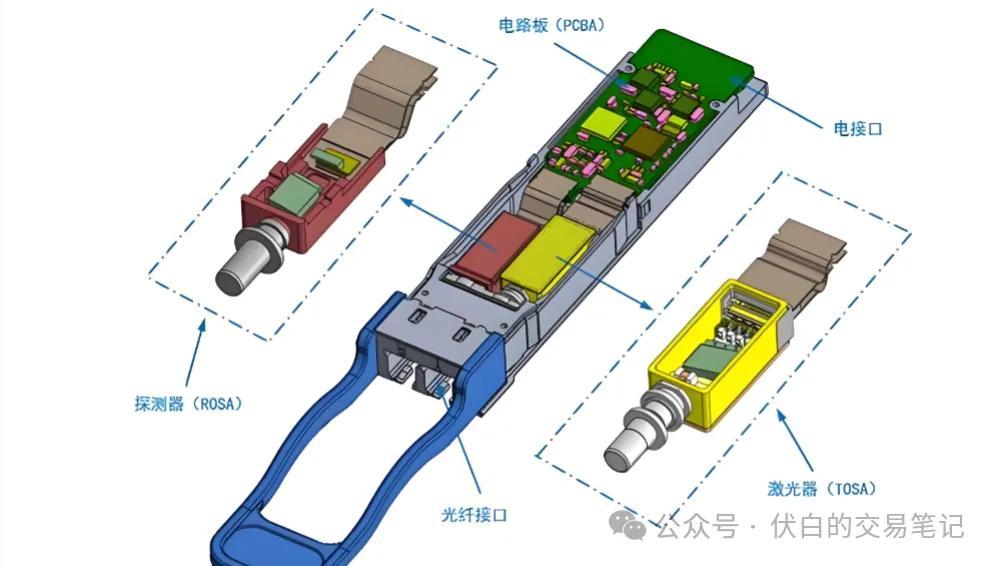

一、可插拔光模块核心架构解析

现代光通信系统中，可插拔光模块作为光电转换的关键设备，其内部结构可划分为四大功能单元：

1. 光发射单元（TOSA）：承担电光转换核心功能，包含DFB激光器（1310/1550nm波段）、EML外调制激光器等光源，配合光隔离器（防止反射光干扰）、薄膜铌酸锂调制器等光学元件，实现高速信号调制。

2. 光接收单元（ROSA）：采用PIN光电二极管或APD雪崩二极管进行光电转换，搭配跨阻放大器（TIA）实现微弱信号放大，典型接收灵敏度可达-24dBm。

3. 数字处理单元：集成DSP数字信号处理器（支持PAM4/NRZ调制格式）、MCU微控制单元及电源管理芯片，通过PCB板实现信号处理与供电管理。

4. 机械封装单元：包含LC/MPO光接口、金手指电接口、散热外壳及热插拔解锁机构，满足QSFP-DD/OSFP等封装标准。

作为TOSA的核心器件，光调制器通过电光效应实现信号调制，其性能直接决定光模块的传输速率和功耗指标。

工作原理：通过施加反向电压改变材料折射率（电光效应）或吸收系数（电吸收效应），调控光载波的振幅、相位或频率参数。

结构组成：包含电光材料基底、光波导传输通道、金属电极及光纤耦合端口，其中材料选择决定调制带宽和驱动电压。

技术路线对比：

基于硅的等离子体色散效应，通过载流子注入改变折射率，具有CMOS工艺兼容优势，典型调制带宽达50GHz，但电光系数较低（约0.01cm²/W），主要应用于400G以下数据中心短距传输。

利用量子阱限制斯塔克效应，通过能带工程实现吸收系数调制，电光系数达0.1cm²/W量级，支持长距传输（80km+），但晶圆尺寸限制导致成本较高。

基于线性电光效应（Pockels效应），具有最高电光系数（30cm²/W）和超宽工作带宽（>100GHz），半波电压低至3V，是1.6T以上高速光模块的首选方案。

传统体材料铌酸锂调制器存在三大瓶颈：

薄膜铌酸锂技术通过Smartcut离子切割工艺实现革命性突破：

技术原理：将300-700μm体材料铌酸锂剥离为200-900nm纳米薄膜，通过晶圆键合技术转移至硅基衬底，形成异质集成结构。

性能提升：

主流制造流程包含衬底准备、氦离子注入、临时键合、薄膜分离、退火抛光等12道精密工序，良品率已突破85%。

上游材料供应商：

中游调制器厂商：
