英特尔XBM内存专利曝光：架构革新与封装突破双管齐下挑战HBM4

《科创前沿观察》7月8日讯（记者 李明轩）据行业最新动态，英特尔近期披露了一项名为XBM的革命性超高带宽内存技术专利，该技术被视为HBM4的有力竞争者，有望在性能提升的同时实现成本优化。根据海外科技媒体wccftech的深度分析，这项技术的商业化落地时间窗口指向2030年后。

XBM（eXtended Bandwidth Memory）作为新一代DRAM解决方案，在物理规格上与HBM4保持兼容性，单颗芯片容量覆盖0.5GB至5GB区间，并采用32GT/s速率的UCIe通用芯粒互联标准。这种设计既保证了与现有生态的适配性，又为未来升级预留了空间。

技术架构层面，XBM实现了存储单元的颠覆性重构。传统DRAM将1T1C存储单元集成在前段制程（FEOL）的硅基底层，而XBM创新性地将其转移至后段制程（BEOL）的金属互连层，通过薄膜晶体管工艺实现三维堆叠。这种变革使得存储单元不再占用晶体管制造区域，为芯片设计带来更大灵活性。

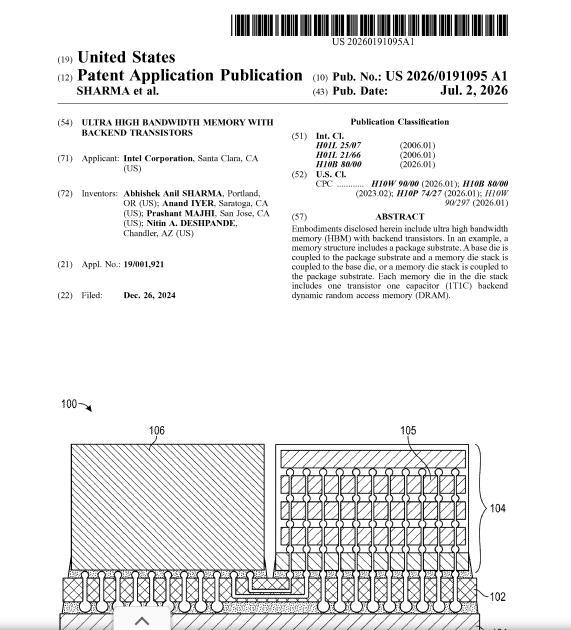

芯片堆叠技术示意图：展示跨层对齐的数据块与TSV硅通孔布局

后道集成方案带来的优势显著：芯片有效面积利用率提升30%以上，可容纳更多硅通孔（TSV），使内存密度与带宽上限获得突破性增长。这与英特尔长期倡导的"3D堆叠技术路线"高度契合，即通过垂直集成实现计算与存储的深度融合。

值得关注的是，该专利的核心创新在于定制化封装技术：英特尔推出的新型MoP（Memory on Package）封装方案，结合反向悬垂结构设计，将Z轴堆叠高度降低40%。通过取消防翘曲加固结构，改用电压调节器直接供电，在保持机械稳定性的同时，使封装体积缩小25%，制造成本降低18%。

封装结构剖面图：显示存储芯片阵列与SoC模块的对称式布局

硬件配置方面，XBM采用模块化设计，由封装基板、可选基底芯片和存储芯片阵列组成。其2GHz工作频率配合动态子通道管理技术，可根据应用场景灵活调整数据块规模。通过架构优化与封装创新的双重加持，在相同物理尺寸下可实现比HBM4高22%的带宽密度。

作为对比，现有HBM技术通过TSV实现DRAM芯片的垂直堆叠，借助硅中介层与处理器连接，单堆叠位宽达1024位。但这种设计导致信号走线必须穿越中介层，不仅推高封装成本，更限制了扩展性。据行业数据显示，HBM4的制造成本中，硅中介层占比超过35%。

随着AI训练任务对算力需求呈指数级增长，内存带宽已成为制约系统性能的关键瓶颈。Gartner预测，到2027年，内存墙问题将导致30%的AI芯片无法发挥理论性能。这促使全球主要芯片厂商将研发重点转向内存架构创新，而非单纯追求制程进步。

内存技术竞赛已进入白热化阶段。除英特尔外，SK海力士正在研发HBM-PIM技术，三星则押注CXL内存扩展方案。

回顾英特尔的存储技术发展史，其曾投入巨资研发HMC（混合内存立方体）和MCDRAM（多通道DRAM），但均因信号完整性等问题未能量产。XBM的推出标志着英特尔调整技术路线，转向更务实的封装创新路径。

据供应链消息，英特尔正在并行推进至少两种HBM替代方案：除XBM外，与软银旗下SAIMEMORY合作的ZAM（Z-axis Memory）架构计划在2026年VLSI研讨会上亮相。该方案采用熔合键合技术实现九层DRAM堆叠，层间硅层厚度仅3微米，带宽密度达到HBM4的2.1倍，商业化目标锁定2029年。

行业分析师指出，内存技术创新正呈现两大趋势：一是通过3D堆叠提升密度，二是通过先进封装优化性能。英特尔的XBM与ZAM方案分别代表了这两种路径的极致探索，其技术演进将深刻影响未来五年高端计算市场的竞争格局。

（科创前沿观察 李明轩）
